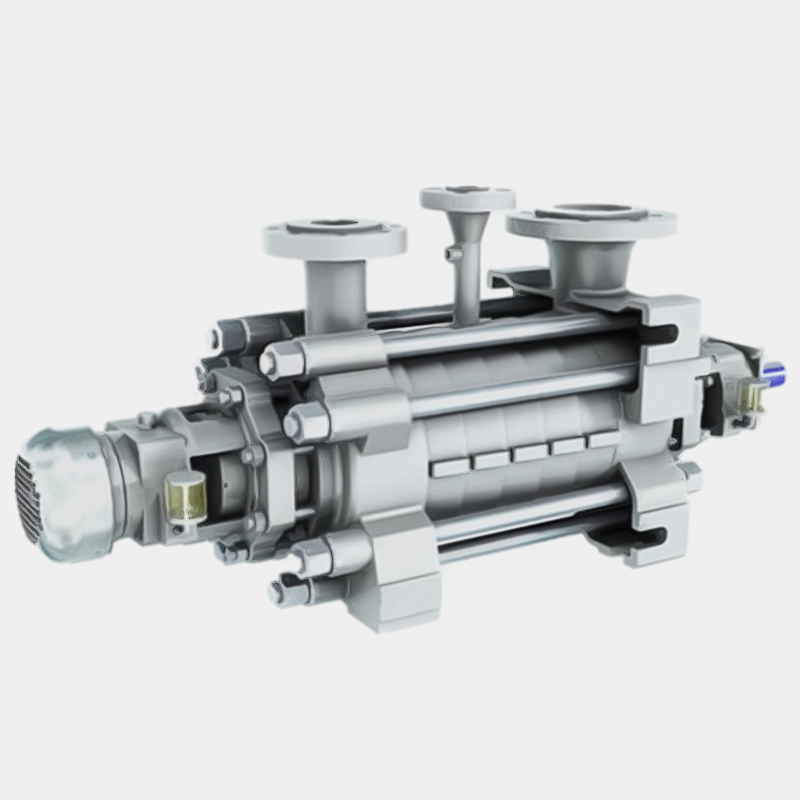

MC高壓節段式多級泵

MC泵是臥式多級離心泵，為徑向剖分、節段式結構。主要適用于輸送清潔或稍有污染的液體；低溫或高溫液體。一般應用于供水裝置、熱電廠、管線加壓及制冷工程等場合。當輸送介質的壓力較高時，應考慮介質的工作溫度和泵所用的材料。流量 ~ 1000 m3 /h 揚程 ~ 1600 m 溫度 -80~+180 0C 壓力 ~150 bar

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：IN型夾套保溫離心泵上一個：PWF耐腐蝕化工污水泵

概述

性能范圍 50 Hz

性能范圍 60 Hz

應用范圍

MC高壓多級泵的應用

1. 固態有機燃料燃燒電站鍋爐給水泵

用于生物質燃燒發電工廠應用的鍋爐給水泵一般為小型/中型節段式泵。如有需要，也可采用水平剖分多相泵。泵尺寸和設計壓力主要取決于電廠的類型和輸出。

2. 固態城市或工業廢物燃料燃燒電站鍋爐給水泵

用于生物質燃燒發電工廠應用的鍋爐給水泵一般為小型/中型節段式泵。如有需要，也可采用水平剖分多相泵。泵尺寸和設計壓力主要取決于發電廠的類型和輸出。

3. 燃?xì)怆娬窘o水泵

給水泵用于將給水從除氧器通過 HP 加熱器泵送到鍋爐。 FWP 的重要特征是其差別迥異的揚程。在各種規模的燃?xì)饴?lián)合循環發電廠中，F(xiàn)WP 會采用臥式節段式泵；偶爾也會采用筒袋泵或水平剖分泵。

4. 適用于二元循環地?zé)岚l(fā)電廠有機朗肯或卡林那循環的鹽水回注泵

鹽水回注泵用于將低焓廢棄鹽水回注到地?zé)崽镆愿驴捎觅Y源。

5. 適用于干燥巖石增強型地?zé)嵯到y(tǒng) (EGS) 的鹽水回注泵

鹽水回注泵用于將低焓廢棄鹽水回注到地?zé)崽镆愿驴捎觅Y源。

6. 適用于閃蒸/二元循環地?zé)岚l(fā)電廠的鹽水回注泵

鹽水回注泵用于將低焓廢棄鹽水回注到地?zé)崽镆愿驴捎觅Y源。

7. 適用于閃蒸蒸汽地?zé)岚l(fā)電廠的鹽水回注泵

鹽水回注泵用于將低焓廢棄鹽水回注到地?zé)崽镆愿驴捎觅Y源。

8. 液態或氣態有機燃料燃燒電站鍋爐給水泵

用于生物質發電廠應用的鍋爐給水泵一般為小型/中型節段式泵。如有需要，也可采用水平剖分多相泵。泵尺寸和設計壓力主要取決于電廠的類型和輸出。

9. 用于不帶蓄熱器的槽式太陽能電站的給水泵

給水泵用于將給水從除氧器通過 HP 加熱器泵送到太陽能蒸汽發生器。給水泵的主要特征是具有差別迥異的揚程。給水泵通常為臥式節段式泵，但根據客戶要求，也可采用筒形泵或水平剖分泵。

10. 用于帶有熔鹽和蓄熱器的定日鏡中央塔的給水泵

11. 用于帶有熔鹽蓄熱器的槽式太陽能電站的給水泵

12. 用于帶有直接蒸汽發生器 (DSG) 的定日鏡中央塔的給水泵

13. 用于混合集成太陽能聯合循環 (ISCC) 電廠的給水泵

給水泵 (FWP) 用于將給水從除氧器通過 HP 加熱器泵送到太陽能蒸汽發生器。給水泵的主要特征是具有差別迥異的揚程。給水泵通常為臥式節段式泵，但根據客戶要求，也可采用筒形泵或水平剖分泵。

14. 用于線性菲涅耳太陽能電站的給水泵

給水泵 (FWP) 用于將給水從除氧器通過 HP 加熱器泵送到太陽能蒸汽發生器。給水泵的主要特征是具有差別迥異的揚程。給水泵通常為臥式節段式泵，但根據客戶要求，也可采用筒形泵或水平剖分泵

結構簡圖

型號意義

性能參數表

適用范圍

MC型多級離心泵每一規格的零部件設計成通用的標準尺寸，這樣可減少庫存?zhèn)浼臄?shù)量。中段殼體：中段間用O形密封圈密封并在中段的外部用螺栓將它們聯接在一起。

入口段和出口段：入口段和出口段通常采用腳支撐。當輸送液體溫度t＞150℃時，MC80以上規格的泵為中心支撐。當t＞110℃時，MC150以上規格的泵為中心支撐。進、出口管的位置：通常情況下出口管的方位是向上的，進口管的方位是向又的（從驅動端方向看）。進出口管的位置可任意變換并允許在客體上設置其它用途的出液管。水力模型與軸向力平衡：每一種規格有二套不同的葉輪/導葉（水力模型）。因而高效率區大?？筛鼡Q的口環在葉輪與殼體間起著密封作用，每一級葉輪產生的軸向力由水力平衡裝置平衡。如采用平衡鼓裝置平衡軸向力，殘余軸向力由軸承承受。軸承與潤滑：泵采用稀油潤滑。軸封：填料密封或機械密封。材質：目前耐腐蝕材料，完全能滿足上述各種介質的要求。訂貨時，請用戶提供所要輸送介質的詳細情況。

故障原因與解決方案

MC型多級泵檢修

1．檢修前準備：

1）故障判斷與分析，

2）查看相關技術資料，

3）備件準備（O型圈，軸承，機封，口環等）

4）檢修方案制定與審批，技術交底。

2．檢修：

㈠拆卸：

1）工藝隔離，排凈后交付檢修，辦理相應的停電作業票和檢修工作票，

2）檢修所需工具準備，

3）做好標記，拆下聯軸器及附屬管線

4）做好軸向及對中記錄，拆驅動端與非驅動端軸承箱、軸承、機封，記好調整墊片位置，并對驅動端、非驅動端機封葉輪軸套好標記。拆下平衡鼓及平衡套，

5）拆穿杠螺栓、地腳螺栓逐級拆蝸殼、導葉、葉輪做好標記并擺放整齊，

6）清洗打磨葉輪及導葉口環、平衡鼓、平衡套、泵軸，

7）在軸承部位支起軸（用V型鐵），用百分表檢測跳動度≤0.025mm,

8）測量口環、平衡鼓間隙是否符合要求（參照操作手冊）

㈡回裝：

1）逐級葉輪、導葉、蝸殼對稱緊固穿杠螺栓，裝平衡鼓，盤車是否有卡澀，用百分表測軸向總竄量，

2）裝機封軸套、調整墊片、折流盤、非驅動端軸承箱，把軸推止非驅動側直到推不動為止，用深度尺測量軸承架底部到軸保持套尺寸A值（參照操作手冊），

3）裝非驅動端和驅動端機封、軸承箱、軸承，盤車是否有卡澀，恢復附屬管線，

4）對中，軸承箱加油，

5）清理檢修現場，開閥試漏，

3．試車：

1) 先點試，確認轉向，有無異常，

2) 運轉前40分鐘，有專人監護并做好軸承溫度，振動記錄。

例如：51P005：型號：MB80-230/6 流量：Q=113.4m3/h 壓差:△P=3.134MPa

口環間隙	MB50/80	材質
（新件）直徑最小間隙	0.3	鑄鐵
（新件）直徑最小間隙	0.45	不銹鋼
（磨損件）直徑最大間隙	0.6	鑄鐵
（磨損件）直徑最大間隙	0.9	不銹鋼
