DF型多級不銹鋼耐腐蝕離心泵
DF型泵為單吸、多級、節段式耐腐蝕離心泵，適用于輸送不含固體顆粒的耐腐蝕液體。輸送介質溫度為－20℃~105℃，允許進口壓力為0.6MPa。
概述
DF型多級不銹鋼耐腐蝕離心泵為臥式安裝。除DF155-30型泵的入口方向?yàn)樗酵?，其余泵的吸入口垂直向上。所有DF型泵的吐出方向垂直向上。軸封一般采用填料密封，根據用戶需要也可采用機械密封。除DF85-67型泵采用滑動軸承稀油潤滑，DF155-67型泵采用滾動軸承稀油潤滑外，其余采用滾動軸承，油脂潤滑。泵軸向力除DF3-40Ⅱ型泵采用葉輪對稱布置的方式來平衡外，其余均采用平衡盤機構來平衡。
應用范圍
流量Q 2～336m3/h
揚程H 84～666m

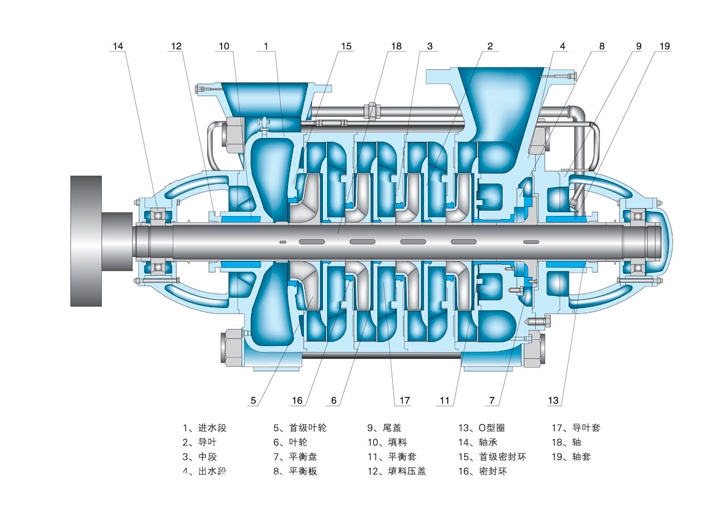

結構簡圖
型號意義
DF25－50×5
“DF”－表示單吸、多級、節段式耐腐蝕離心泵。
“25”－表示泵的流量(m3/h)。
“50”－表示泵單級揚程。
“5”－表示級數。
性能參數表
適用范圍
DF型不銹鋼多級離心泵多級耐腐蝕離心泵成套范圍：

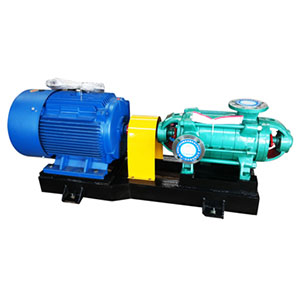

泵與電機、底座配套供應，可配公用底座或本身底座，廠方還提供附件（包括吐出錐管、閘閥、止回閥）和備件（包括葉輪、密封環、導葉套、平衡盤、軸套）。
